DSA (Deepseek sparse attention)

最近在看 DSA 的内容，看看能不能优化一下写个算子啥的（虽然目前CUDA只会最简单的语法，先看算法）

由于涉及到的内容比较多，所以系统的梳理一下相关的笔记，主要包括：

• KV and KVcache
• MLA(multi-head latent attention)
• DSA
• NSA

修改于26/5/8：重新读了一些博客并理了一下思路，对于MLA的部分有了新的想法

1.kv and kvcache

kv

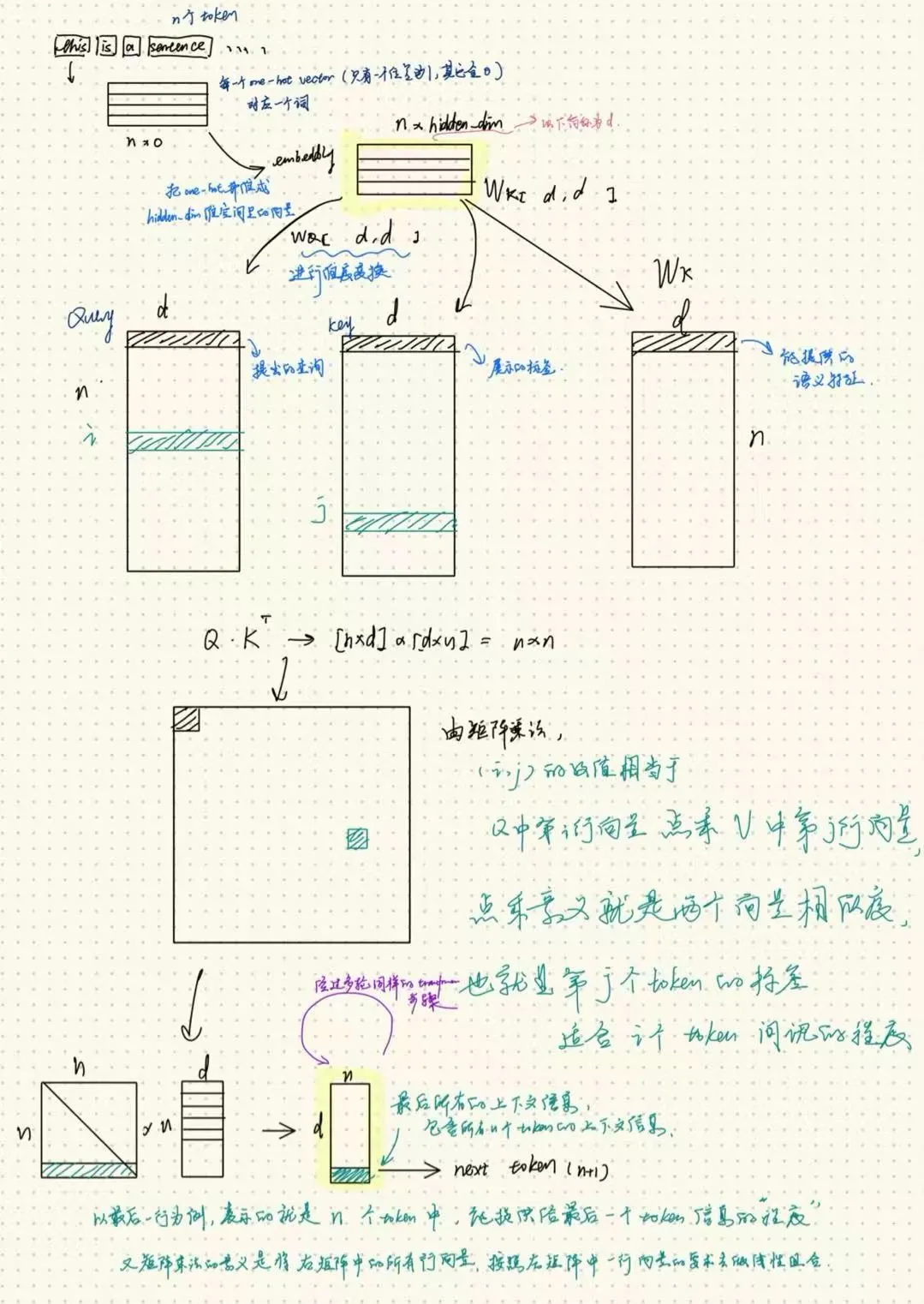

transformer 中最基础的东西，之前给一个朋友讲解的图

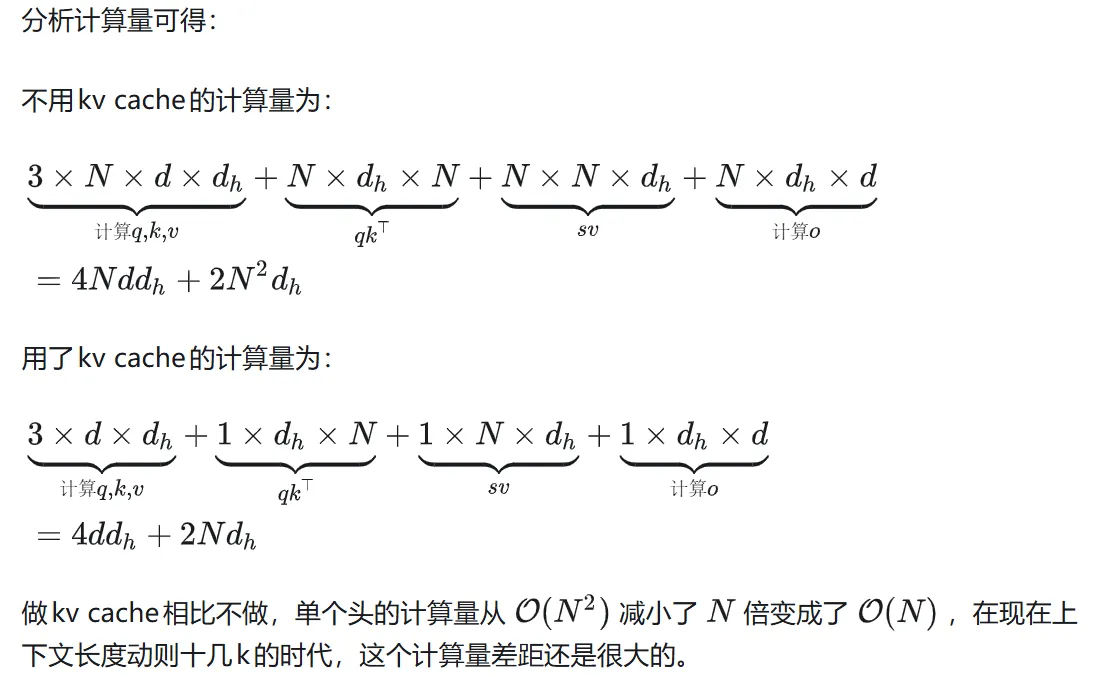

上图是最原始的版本，每一次 layer 的计算都要完整的算出 NxN ，计算量巨大而且有很多重复的KV计算。其实能看到 Q 只需要计算最后一行，KV则是需要进行重复的计算。引入 kvcache之后能将计算复杂度压缩成O(N)

kv-cache

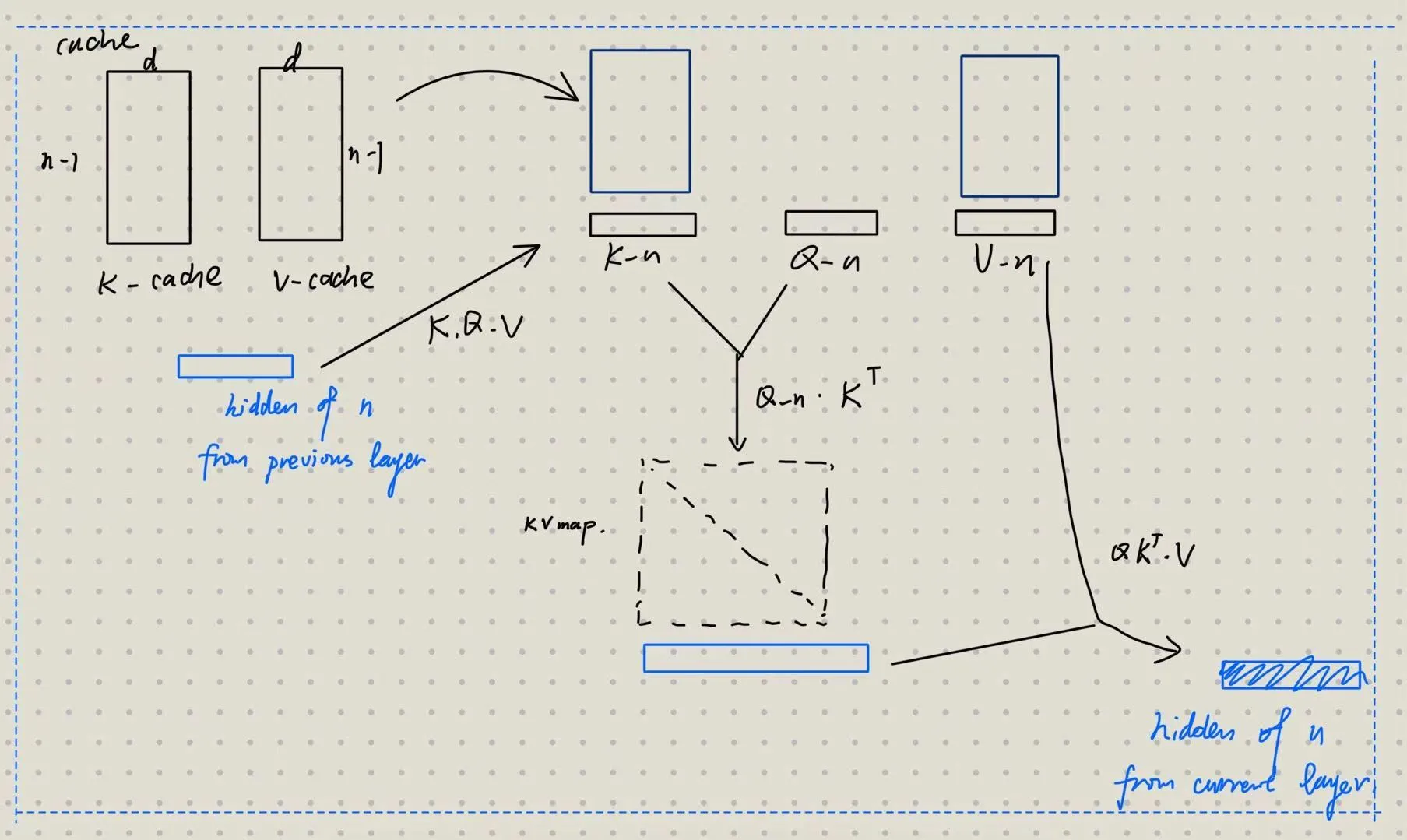

由于所有token对应的kv都是固定的，在”第一次”计算的时候就可以把原始序列对应的kv都缓存下来，此后再更新加入新产生的token对应的kv。可以看到使用cache将之前的token计算出的 kv 缓存下来，可以避免重复计算，同时每次decode的时候只用传递一个$x=X[:-1]$，而不用把整个序列都传进去

这里所说的”第一次“拥有一个名字prefill，预先填好的；而后面的推理就是decode，之前 PD 分离的 blog 有空补上

可以看到，这就是一个用空间换时间的思维，但是这样的 trade-off 似乎有些不平衡，参考知乎博客1、2的内容，

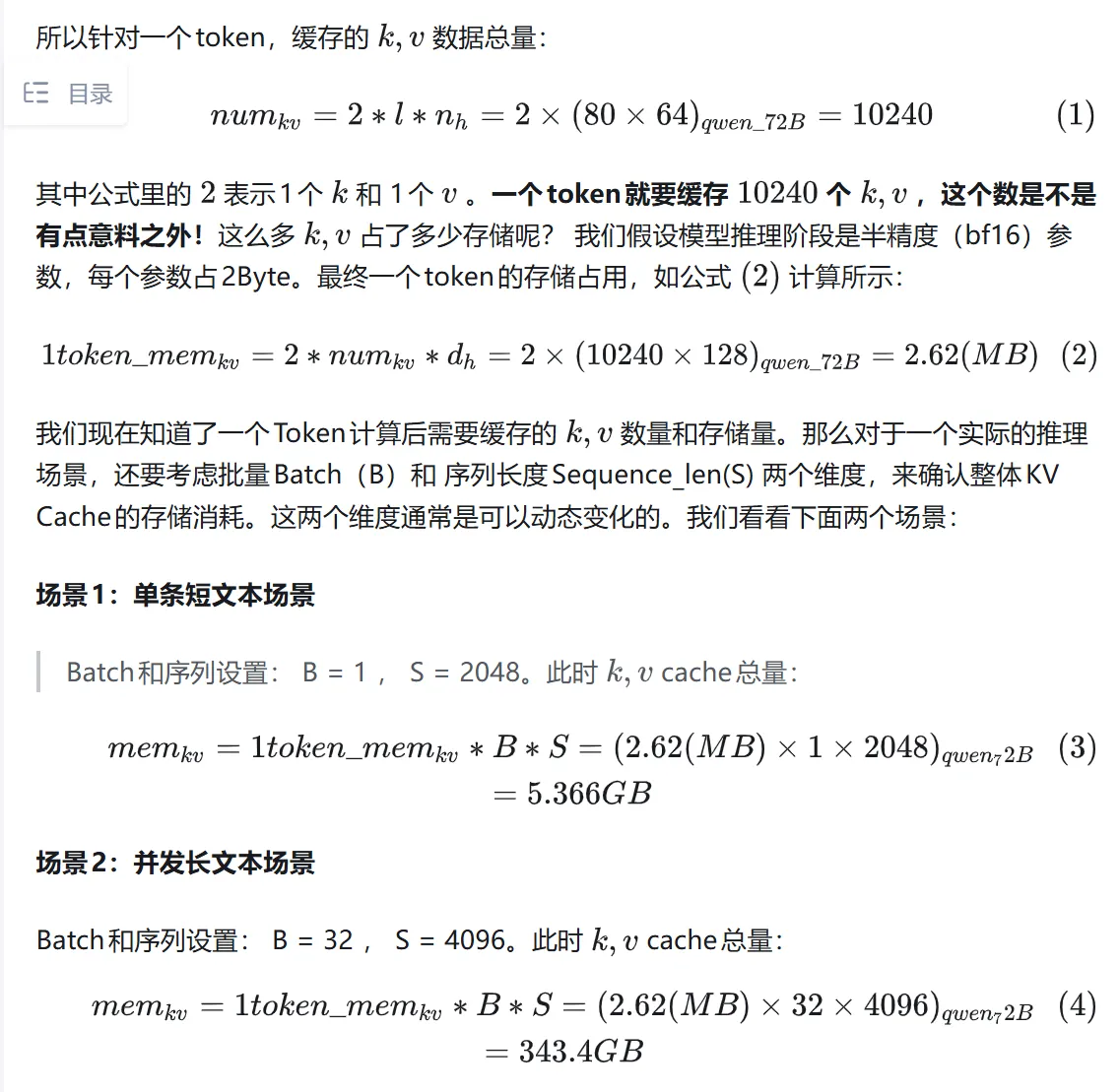

一些启发

参考知乎博客的内容，对于将 LoRA 应用到 hidden_state有以下的分析

在不考虑rope的情况下，其实核心的计算公式就是

$$o = \operatorname{softmax}\bigg( \underbrace{x^\top W_q}_{\substack{q \\ \mathbb{R}^{1 \times d_h}}} \; \underbrace{W_k^\top X}_{\substack{k^\top \\ \mathbb{R}^{d_h \times N}}} \bigg) \underbrace{X^\top W_v W_o}_{\substack{v \\ \mathbb{R}^{N \times d_h}}}$$

其中$x=X[:-1]$，$d_h$是每个head的维度，$d$是hidden的维度 （这里是单头的计算）

而 kv cache之所以需要的存储空间爆大，就是因为它选取了$K=W_{k}^TX,V=W_{v}^TX$来缓存，如果想要改进这种 trade-off，就要换一个缓存的对象并牺牲一些计算速度

比如我们直接缓存$X$的$d \times N$，这样缓存是不依赖$h_c$也就是head的数量的，比起$K$的$d_h \times N \times h_c$，一般的大模型的hidden的维度是小于head的维度的总和的

对矩阵乘法应用一下结合律得到

$$\text{每个头计算量：} \begin{aligned} & \underbrace{1 \times d \times d_h}_{\text{计算}q} + \underbrace{1 \times d_h \times d}_{q \times W^\top} + \underbrace{1 \times d \times N}_{qk^\top} + \underbrace{1 \times N \times d}_{sv} + \underbrace{1 \times d \times d_h}_{W_v} + \underbrace{1 \times d_h \times d}_{\text{计算}o} \\ &= 4 d d_h + 2 N d \end{aligned}$$ $$\text{KV Cache 推理单步计算量：} \begin{aligned} &\underbrace{1 \times d \times d_h}_{\text{计算}q} +\underbrace{1 \times d \times d_h}_{\text{计算新}k} +\underbrace{1 \times d \times d_h}_{\text{计算新}v} +\underbrace{1 \times d_h \times (N+1)}_{qk^\top} +\underbrace{1 \times (N+1) \times d_h}_{sv} +\underbrace{1 \times d_h \times d}_{\text{计算}o} \\ &= 4dd_h + 2(N+1)d_h \approx 4dd_h + 2Nd_h\end{aligned}$$

而在一般的模型里$h_c$是不等的，取它等于 64，我们就大概用50多倍的计算换取了1/3的显存开销

把这个想法延伸，如果想要存储更小的cache，可以再对$X$进行一次LoRA，并存储下投影的结果

$$Sm\left( \underbrace{x^T W_{Dq} W_{Uq}}_{\text{query}} \underbrace{W_k^T \underbrace{W_U^T \underbrace{W_D^T X}_{\text{向下投影}} }_{\text{向上投影}} }_{\text{key 路径}} \right) \underbrace{ \underbrace{\underbrace{(X^T W_D)}_{\text{向下投影}} W_U}_{\text{向上投影}} W_v }_{\text{value 路径}} W_o$$

这种想法是简单直观美丽的，但是当面对rope的时候就会出现问题，因为latent和rope是不兼容的。如果要加入rope，把这个低秩的cache还原到KV是不可避免的，因为ropes是在完整 Q/K 之后增加的位置信息，在普通的kvcache里是已经被存入 K cache 中了

$$q_t k_i^T = (x_i W_{Dq} W_{Uq} R_i)(\underbrace{X_j W_D}_{c_i} W_U W_k R_j)^T=x_t (W_q' R_i R_j^T W_k'^T) c_i$$

上式在尝试在低秩压缩中引入rope的时候，出现了一个致命的问题：对于第$t$个token，他想要和第$i$个k cache进行沟通的时候，他需要实时计算$R_{t-i}$；而在nope的情况下，没有这两个rope的矩阵，所以可以无视括号里的R直接把中间的矩阵$W_q' (R_i R_j^T) W_k'^T$吸收到一个固定的矩阵中

也就是说引入rope之后要么得把 latent直接还原到 K，再整体做一个rope，但是这样还原就没有节省到 cache；

要么得在线计算$R_{t-i}$，这也完全违背了cache的原则，因为每个token都得依次遍历前面所有的信息，把计算量重新带回了$O(N^2)$

所以最核心的问题就是如何结合latent 和 rope，或者说怎么离线计算$x_i$和$c_i$之间的这个矩阵

2.MLA

实现

那么MLA是怎么解决这个问题的？

就是位置编码单独作为一个低维的小向量，并将q / k与他们concat起来之后再做乘法，也就是

$q_{t,i}^T \times k_{j,i} = \left[ q_{t,i}^C, q_{t,i}^R \right]^T \times \left[ k_{j,i}^C, k_{j,i}^R \right] = q_{t,i}^C k_{j,i}^C + q_{t,i}^R k_{j,i}^R$

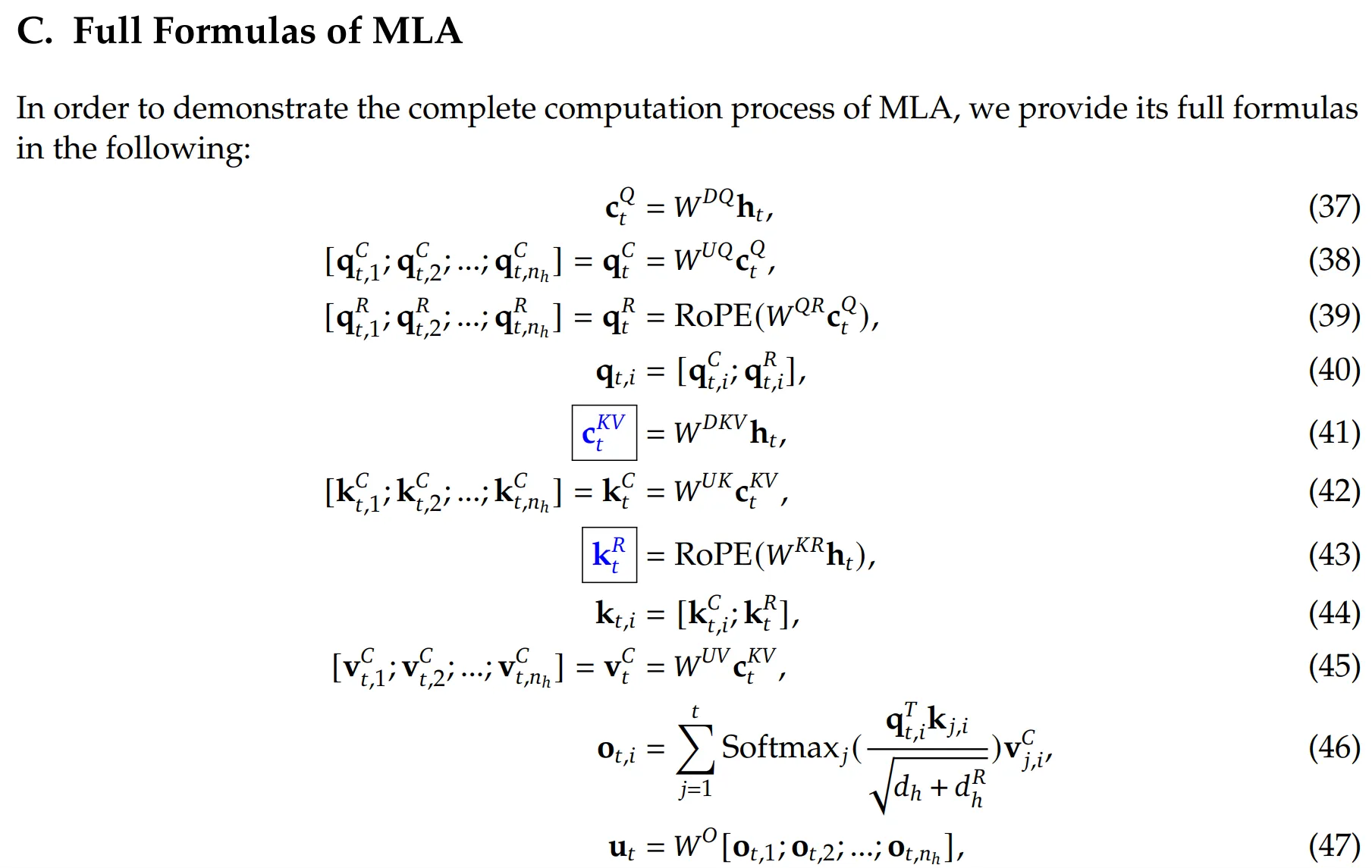

这样让位置编码自己一边玩去 deepseek官方给出的公式，和上面的能对照起来

$$Sm\left( \underbrace{x^T W_{Dq} W_{Uq}}_{\text{query}} \underbrace{W_k^T \underbrace{W_U^T \underbrace{W_D^T X}_{\text{向下投影}} }_{\text{向上投影}} }_{\text{key 路径}} \right) \underbrace{ \underbrace{\underbrace{(X^T W_D)}_{\text{向下投影}} W_U}_{\text{向上投影}} W_v }_{\text{value 路径}} W_o$$

和mla的公式对应

$$Sm( \underbrace{x^T W_{Dq}}_{c_q} W_{Uq}\underbrace{W_k^T W_U^T}_{W_{UK}} \underbrace{W_D^T X}_{c_{kv}}) \underbrace{(X^T W_D)}_{c_{kv}} \underbrace{W_U W_v }_{W_{UV}} W_o$$

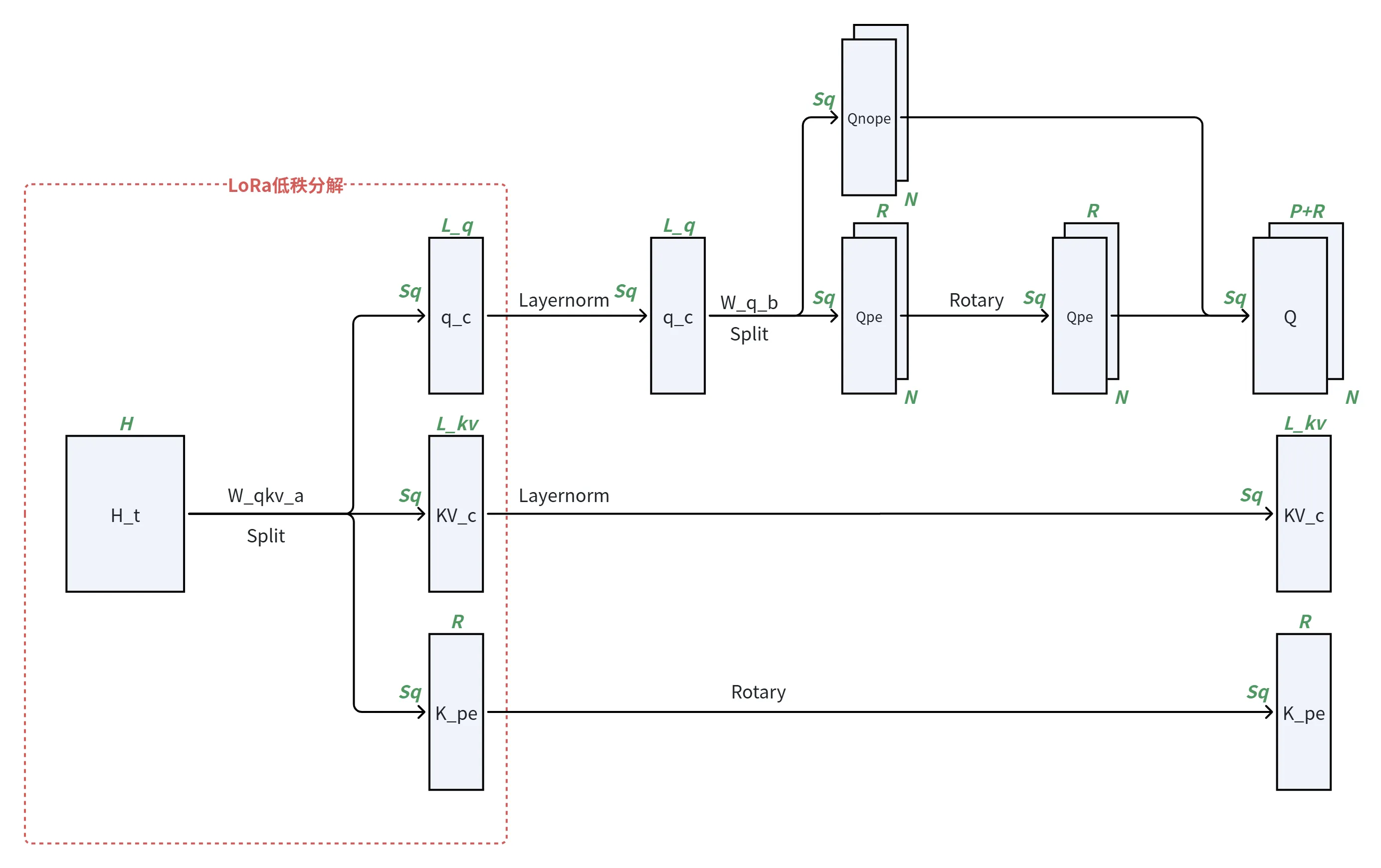

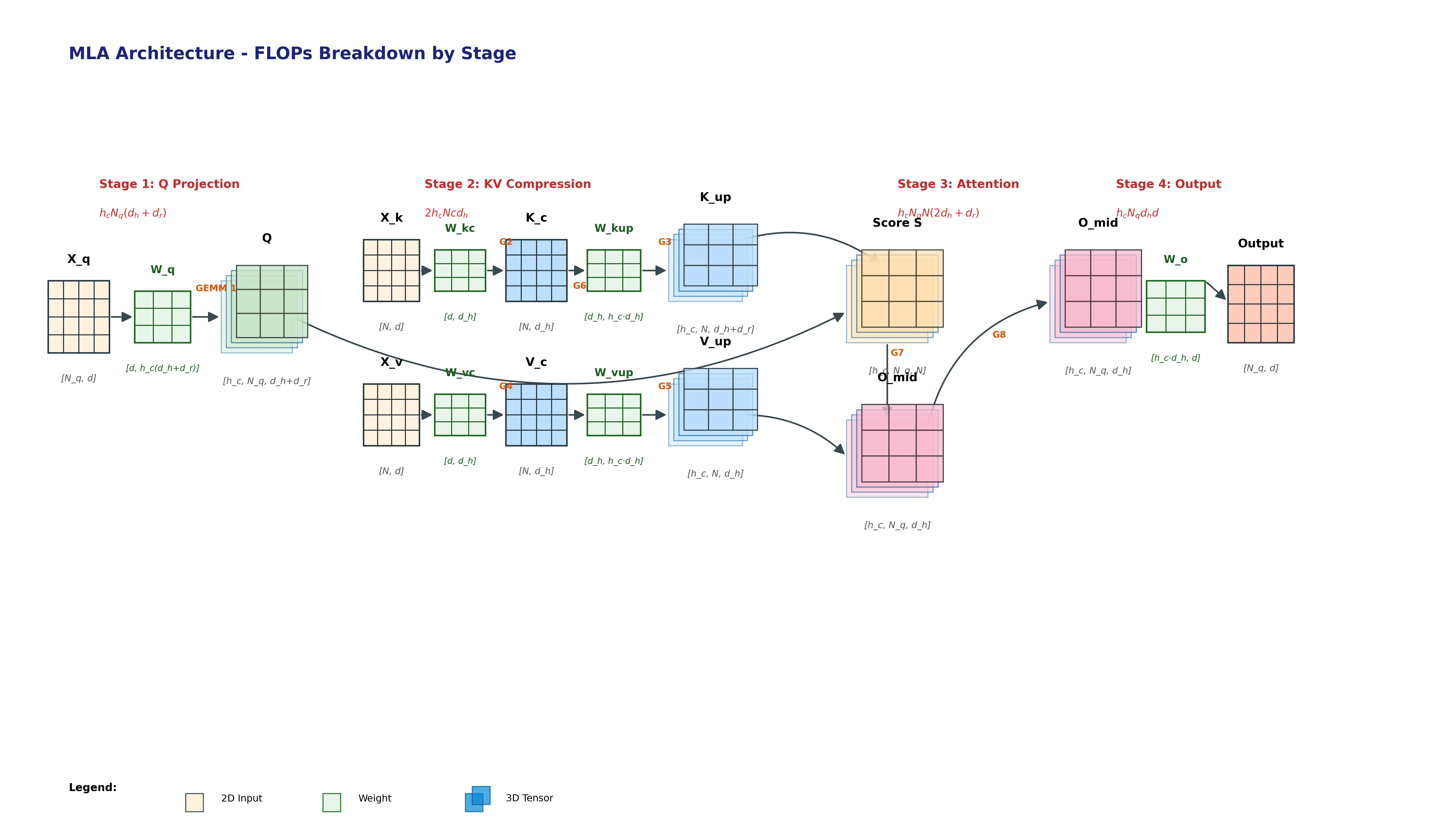

借用一下老板的示意图，也就是这里多加了一个rope的分支

以下是废稿，留着备用

还有什么更好的trade-off呢？deepseek提出了类似于LoRA的方式，对$X$进行了降维和升维，这样的好处有：

• 要缓存的对象进一步减小
• 使用结合律可以提前计算得到升维的$W_U$和$W_v/W_k$的乘积，把它们变成更小的矩阵，节省计算

不考虑位置编码的情况下，我们把attention的公式展开为

$Sm\left( \underbrace{x^T W_{Dq} W_{Uq}}_{\text{query}} \underbrace{W_k^T \underbrace{W_U^T \underbrace{W_D^T X}_{\text{向下投影}} }_{\text{向上投影}} }_{\text{key 路径}} \right) \underbrace{ \underbrace{\underbrace{(X^T W_D)}_{\text{向下投影}} W_U}_{\text{向上投影}} W_v }_{\text{value 路径}} W_o$

要缓存的对象就是向下投影后的结果$c_{kv}$，大大减小了显存压力，同时提前计算$W_U$和$W_v/W_k$的乘积得到$W_{UK},W_{UV}$甚至于$W_qW_{UK}^T$也可以提前算出来，这也是MLA的核心，避免了将$c$还原成 K 和 V 这两个庞然巨物，从而减少显存的占用

但是加入位置编码之后，由于RoPE运算和低秩的kv不兼容，换句话说就是两个权重矩阵的中间会夹着一个位置的编码

$\begin{aligned} q_{t,i}^T \times k_{j,i} &= (\mathcal{R}_t W_{(i)}^{UQ} c_t^Q)^T \times \mathcal{R}_j W_{(i)}^{UK} c_j^{KV} \\ &= (c_t^Q)^T \times (W_{(i)}^{UQ})^T \mathcal{R}_t^T \mathcal{R}_j W_{(i)}^{UK} c_j^{KV} \\ &= (c_t^Q)^T \times (W_{(i)}^{UQ})^T \mathcal{R}_{t-j} W_{(i)}^{UK} \times c_j^{KV} \quad \end{aligned}$

这就导致结合律无法被提前使用，计算开销会上升到和先计算 $K$一样。为此 deepseek 采用的方法是将位置编码单独作为一个低维的小向量，并将q / k与他们concat起来之后再做乘法，也就是

$q_{t,i}^T \times k_{j,i} = \left[ q_{t,i}^C, q_{t,i}^R \right]^T \times \left[ k_{j,i}^C, k_{j,i}^R \right] = q_{t,i}^C k_{j,i}^C + q_{t,i}^R k_{j,i}^R$

这样让位置编码自己一边玩去

模式

而在完成了latent和rope的协调之后，mla成功完成了减少cache的目的；

与此同时解耦rope还带来了一个礼物—LoRA的结合律：当mla把中间的投影矩阵等等利用结合律吸收到q的时候，形成了一种“变体”的mqa，面向了memory bound的情境；而如果不进行这个结合，先对KV进行还原再计算，计算量大概是mqa mode的1/4左右，但是还原之后会占更多的显存，可以面向compute bound

这样就可以在面向compute/memory bound去更好的利用计算的模式

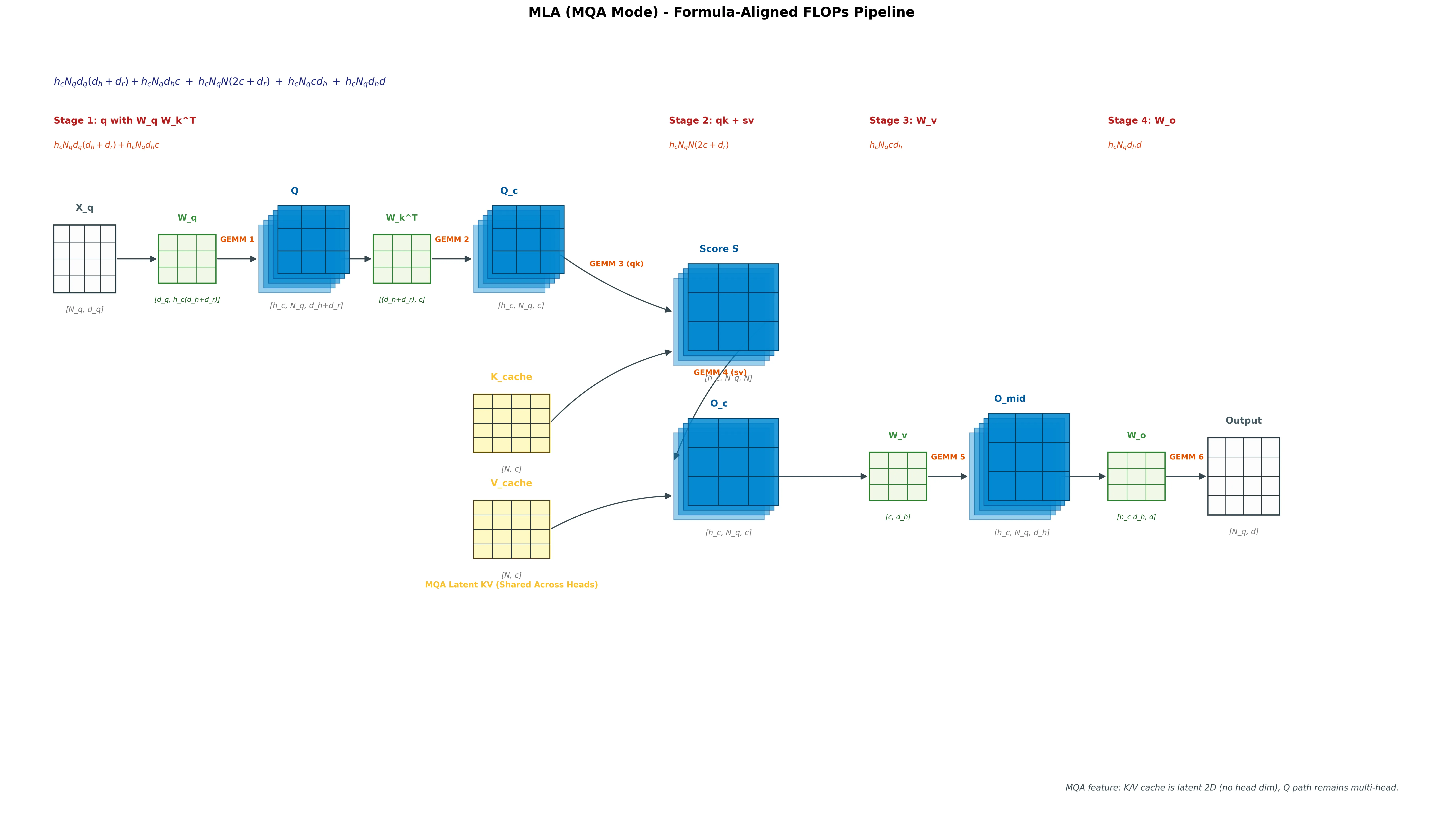

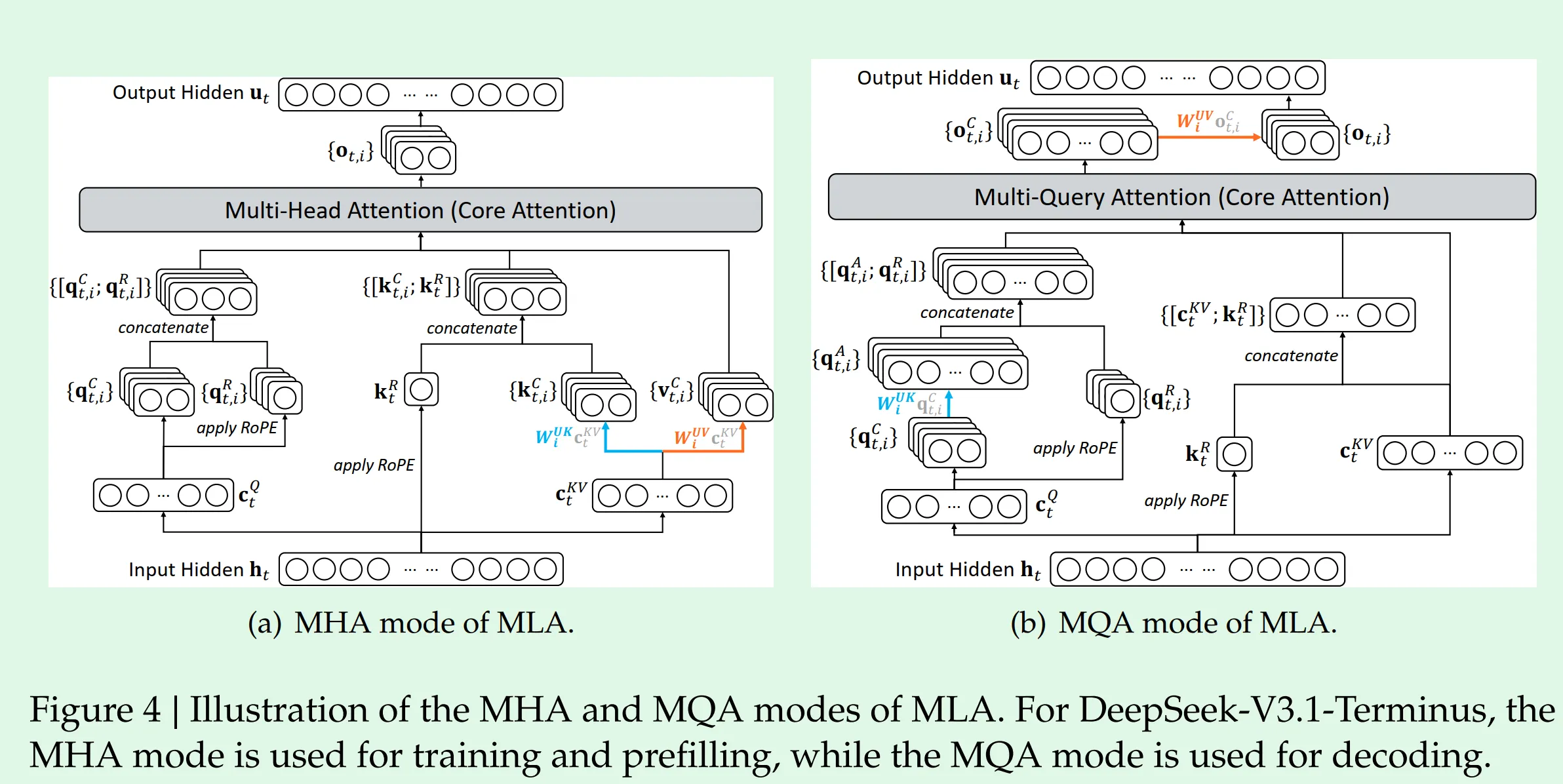

吸收模式 / MQA mode：

刚刚所说的把RoPE单独提取出来，就是为了能把上投影矩阵吸收到前面q的还原中进行一个$q_cW_{Uq}W_{UK}^T$，把还原高维 K 的步骤跳了；同时对V进行线性组合的时候也只需要对$c_t^{KV}$进行，之后再乘一个上投影矩阵，不需要还原的高维的V，节省了mem

非吸收模式 / MQA mode：

训练/prefill的时候不用吸收。

废稿：因为mla是计算和空间的trade-off，decode的时候对空间要求多，但是训练/prefill的bound是算力。开启吸收会额外增加3-4倍的计算

相关计算

参考知乎博客1，非吸收:

$\underbrace{h_c N_q d_q (d_h + d_r)}_{\text{q to 128 heads}} + \underbrace{2h_c N c d_h}_{\text{c to k 128 heads}} + \underbrace{h_c N_q N (2d_h + d_r)}_{qk^\top + sv} + \underbrace{h_c N_q d_h d}_{o}$

吸收：

$\underbrace{h_c N_q d_q (d_h + d_r) + h_c N_q d_h c}_{\text{q with } W_q W_k^\top} + \underbrace{h_c N_q N (2c + d_r)}_{qk + sv} + \underbrace{h_c N_q c d_h}_{W_v} + \underbrace{h_c N_q d_h d}_{W_o}$

这里$d_r$是位置编码的维度，$N_q$是Q的长度，两者最后的差是$2 h_c N_q N (d_h - c) + 2 h_c d_h c ( N - N_q)$

prefill阶段的$N=N_q$，吸收$\approx O(N^2(2d_h + d_r))$，非吸收$\approx O(N^2(2c + d_r))$，是吸收的4倍左右；

decode阶段则是$N_q = 1$，吸收$\approx O(N(2 c d_h + 2d_h + d_r))$，非吸收$\approx O(N(2c + d_r))$，是吸收的1/128左右

故事性

到这里我对mla的理解就已经基本结束了，但是这只是在数学公式的基础上加上自己的理解

因为公式是死的，只要在不违背公式的基础上进行解释都是没有错的，但是这个“故事”是否就是mla本来的含义，在这篇MLA为什么好的评论里也有讨论，其实两种理解思路我都挺赞同的，无论是“从mqa的角度”还是从“latent的角度”，都是对这个故事的一种解读，只是从设计理念上来说，哪个是更贴近ds团队原本的想法

但是解读免不了是从某个角度出发的一个连续性的叙事，而mla诞生的故事就像苏老师博客里说的在处理rope的时候是有过一些“挣扎”的。这个故事不是一蹴而就的，而是在探索中去找到了解耦rope和利用lora压缩cache的一个平衡

前两天我一直在思考这个故事性的问题，因为我感觉只有理清楚这个故事才能真正学习到算法设计的思维。但是算法不是一气呵成浑然天成写出来的；如果这种故事都是后天解释的，那么也几乎不可以去寻求到一个根本的方法论

能做到最好的就是去还原 paper 里ds团队展示出来的故事，至于这种“方法论”，需要在对矛盾的观察、解决方案的思考、遇到矛盾怎么权衡 这个的具体的实践中学习到

thinking & TODO

• 对于权重矩阵结合之后能节省多少的计算量还是没什么量化的概念，有空来补齐一下
• 而且降维之后的效果如何，为什么能够进行降维，这部分还没研究
  • 与其说是为什么能降维，不如说是降维之后为什么还能媲美mha的效果？
• 更新一下几个点
  • 原始版本的官方demo里，prefill 是 MHA，decode是 MQA huggingface
  • 据说因为是DSA demo直接从 MLA 的代码改过来的，所以直接沿用了
  • 但是在SGLang的实现里似乎有所不同，prefill阶段根据seq_len的不同，短的使用 standard MHA 并补全 latent cache，长的则使用的是 MLA(MQA mode)
  • 引出了一个问题：短序列直接使用 standard MHA 是可以理解的，但是再长一点为什么不使用 MHA mode 的 MLA，而是使用MQA mode 的 MLA? 也就是说 prefill / training 的限制仍然不是算力，而是访存的瓶颈？
  • 还是说是MQA能更好的利用硬件?
• DSA的两种模式从数学上是等价的，但是在浮点运算中使用结合律，精度上的损失是不可避免的，这是否会产生影响？

3.DSA

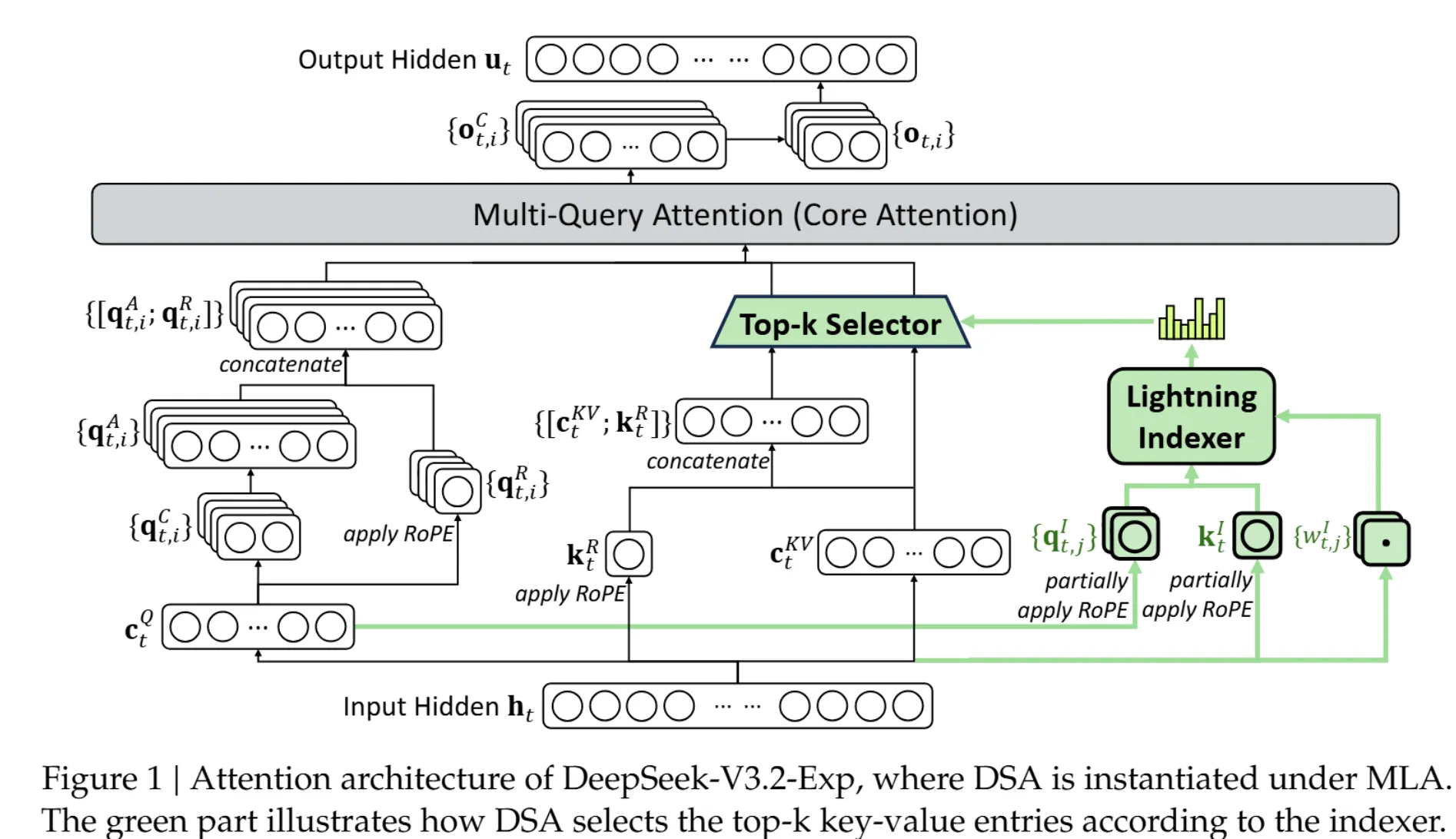

如图，DSA就是在MQA模式的MLA的基础上再应用了一个sparse attention，要想获得这个attn，需要两个功能部件：

• 给所有的 K/V 进行相关性的排名
• 选取分数高的进行注意力计算

对应到图中的两个模块分别是：

• Lightning Indexer
• Top-k Selector

lightning indexer

获得 k/v 的相关性本来就是attention的工作，这个信息在进行attn计算之前是未知的。因此这里本质上就是要用更小的cost，做一个更轻量的 attention 去提前获得 tokens 之间的信息，计算公式如下

$I_{t,s} = \sum_{j=1}^{H^I} w_{i,j}^I \cdot \text{ReLU}(q_{i,j}^I \cdot k_s^I)$

其中$I_{t,s}$为相关性的分数，$t$表示query中的token序号，$s$表示历史的token序号； $q_{i,j}^I$,$w_{i,j}^I$是从query的token中计算的信息， $k_s^I$是从历史token中派生的信息，j表示头的序号；H表示头数；ReLU的作用是获得logits值

其实将$ReLU$看作是$softmax$的简化，$w_{i,j}^I$看作是V，就能和标准的 attention 对应起来

这里的计算和MLA一样采用了RoPE的分离的方法

TODO 计算量的估计：

topk selector

根据分数做了一个动态的稀疏，理想情况下是和mask的设置为 -inf 不同，这里直接不计算特定的kv，节省计算。为此就需要设计一些特定的稀疏算子，而它的主要难点就是在于这里跳过一些kv造成的内存访问的不规则性

1. Memory Bandwidth 的限制：传统的算子（直接引入掩码）主要是稠密计算，可以很好地利用数据的局部性，而稀疏访问可能导致大量的非连续内存读取，降低缓存命中率
2. Load Balance ：如果一张卡里不同线程处理的稀疏块的大小不同，会造成 Warp Divergence，导致计算效率的下降
3. Indexing Overhead：需要额外的索引信息

thinking.part2

在 DSA 中，采用 MQA-mode MLA 而非 MHA 的核心原因是否在于硬件执行效率？

MHA 中每个 Q 查询头对应独立的 KV 键值头，不同注意力头会选出不同的 top-K 键值下标，所以最终没有办法把多个 Q 查询头打包为适合 TensorCore 的大块送到 GEMM 进行计算。这种情况下只能通过 mask 屏蔽非 top-K 位置，或执行大量低效小尺寸 GEMM，使得 TensorCore 利用率极低，通常仅能达到理论峰值的几十分之一

而 MQA-mode MLA 让所有 Q 查询头共享同一组键值，所有头的 top-K 下标完全一致，支持全局统一的稀疏键值读取，无需分头加载或使用 mask 过滤，能够构造规整的大尺寸计算块，充分发挥 TensorCore 算力，在长序列场景下可逼近硬件理论性能上限；换句话说就是可以把多个 Q 打包到一块变成一个大块的，和 KV 进行 GEMM 的时候能打满 TensorCore 的算力

尽管 MQA-mode MLA 在 prefill 阶段的浮点计算量（FLOPs）高于标准 MHA，但长序列推理的瓶颈并非算力，而是显存带宽与计算单元利用率。MQA 通过稀疏访问仅加载实际需要的 top-K 键值，大幅降低访存量；同时规整的计算形状使算力利用率显著提升。这些优势带来的速度增益，远超过其额外 FLOPs 带来的开销，因此在长序列下 MQA-mode MLA 实际运行速度远快于 MHA

算子设计

TODO·······

这是可以研究的一个地方？

以 MHA mode 为例

# MLA的forward运算，片段截取-----------------------------:
   def forward(self, x: torch.Tensor, start_pos: int, freqs_cis: torch.Tensor, mask: Optional[torch.Tensor]):
        bsz, seqlen, _ = x.size()
        end_pos = start_pos + seqlen

        #TODO 这里为什么对q也要进行一个低秩压缩然后再恢复呢？
        qr = self.q_norm(self.wq_a(x))
        q = self.wq_b(qr)

        #TODO reshape，加入head numbers这一dim
        q = q.view(bsz, seqlen, self.n_local_heads, self.qk_head_dim)
        q_nope, q_pe = torch.split(q, [self.qk_nope_head_dim, self.qk_rope_head_dim], dim=-1)
        q_pe = apply_rotary_emb(q_pe, freqs_cis)
        kv = self.wkv_a(x)
        kv, k_pe = torch.split(kv, [self.kv_lora_rank, self.qk_rope_head_dim], dim=-1)
        kv = self.kv_norm(kv)
        k_pe = apply_rotary_emb(k_pe.unsqueeze(2), freqs_cis)
        self.kv_cache[:bsz, start_pos:end_pos] = kv
        self.pe_cache[:bsz, start_pos:end_pos] = k_pe.squeeze(2)
        if mask is not None:    # MHA prefill
            q = torch.cat([q_nope, q_pe], dim=-1)
            kv = self.wkv_b(kv)
            kv = kv.view(bsz, seqlen, self.n_local_heads, self.qk_nope_head_dim + self.v_head_dim)
            k_nope, v = torch.split(kv, [self.qk_nope_head_dim, self.v_head_dim], dim=-1)
            k = torch.cat([k_nope, k_pe.expand(-1, -1, self.n_local_heads, -1)], dim=-1)
            scores = torch.einsum("bshd,bthd->bsht", q.float(), k.float()) * self.softmax_scale

            # indexer 计算获取top k
            topk_indices = self.indexer(x, qr, start_pos, freqs_cis, mask)
            # 此处mask的计算方式是采用直接叠加：
            index_mask = torch.full((bsz, seqlen, seqlen), float("-inf"), device=x.device).scatter_(-1, topk_indices, 0)
            index_mask += mask
            scores += index_mask.unsqueeze(2)

            scores = scores.softmax(dim=-1, dtype=torch.float32)
            x = torch.einsum("bsht,bthd->bshd", scores.type_as(x), v)
#  ... 片段截取----------------------------------------.

这个demo这里应该只是演示了一下逻辑，就是纯粹进行了额外的 0/1 掩码，并没有高效的使用算力

这里大概要写四个算子：

1. Q 生成融合算子：把wq_a → norm → wq_b → split → rope → cat融合成一个算子减少读写

2. KV 升维融合算子：把wkv_a → split → norm → wkv_b → split融合

3. QK^T + TopK 联合稀疏算子：原生 PyTorch算完整 QK^T → 找 TopK → mask；定制算子：只计算 TopK 需要的 QK 对 → 不做无用计算

4. Softmax + Weighted Sum 融合算子softmax + dropout + scale + bmm融合成一个算子，避免多次读写

这里最重要的就是这个“稀疏”的算子的设计，目前应该是有两个方案：

• 使用真正的稀疏来节省算力
  • 需要克服不连续访存带来的影响
  • 或者使用 Gather，但是这个过程的overhead未知
• 和demo一样使用mask
  • mask是否存在一些特性，能够做一些加速

MQA

        else:                   # MQA decode
            if self.dequant_wkv_b is None and self.wkv_b.scale is not None:
                self.dequant_wkv_b = weight_dequant(self.wkv_b.weight, self.wkv_b.scale)
            wkv_b = self.wkv_b.weight if self.dequant_wkv_b is None else self.dequant_wkv_b
            wkv_b = wkv_b.view(self.n_local_heads, -1, self.kv_lora_rank)
            q_nope = torch.einsum("bshd,hdc->bshc", q_nope, wkv_b[:, :self.qk_nope_head_dim])
            scores = (torch.einsum("bshc,btc->bsht", q_nope, self.kv_cache[:bsz, :end_pos]) +
                      torch.einsum("bshr,btr->bsht", q_pe, self.pe_cache[:bsz, :end_pos])) * self.softmax_scale

            # indexer
            topk_indices = self.indexer(x, qr, start_pos, freqs_cis, mask)
            index_mask = torch.full((bsz, 1, end_pos), float("-inf"), device=x.device).scatter_(-1, topk_indices, 0)
            scores += index_mask.unsqueeze(2)

            scores = scores.softmax(dim=-1)
            x = torch.einsum("bsht,btc->bshc", scores, self.kv_cache[:bsz, :end_pos])
            x = torch.einsum("bshc,hdc->bshd", x, wkv_b[:, -self.v_head_dim:])
        x = self.wo(x.flatten(2))
        return x

1. Sparse KV Load

2. CTA 级 Tile 稀疏注意力算子

一个 CTA（线程块）干：

一批 Q（128 个） 一批共享 KV（TopK 个） 只算 Q_tile × KV_topk_tile 不做任何无用计算

3. 低秩 Absorb 融合算子

4. RoPE 位置编码融合算子

NSA 算子

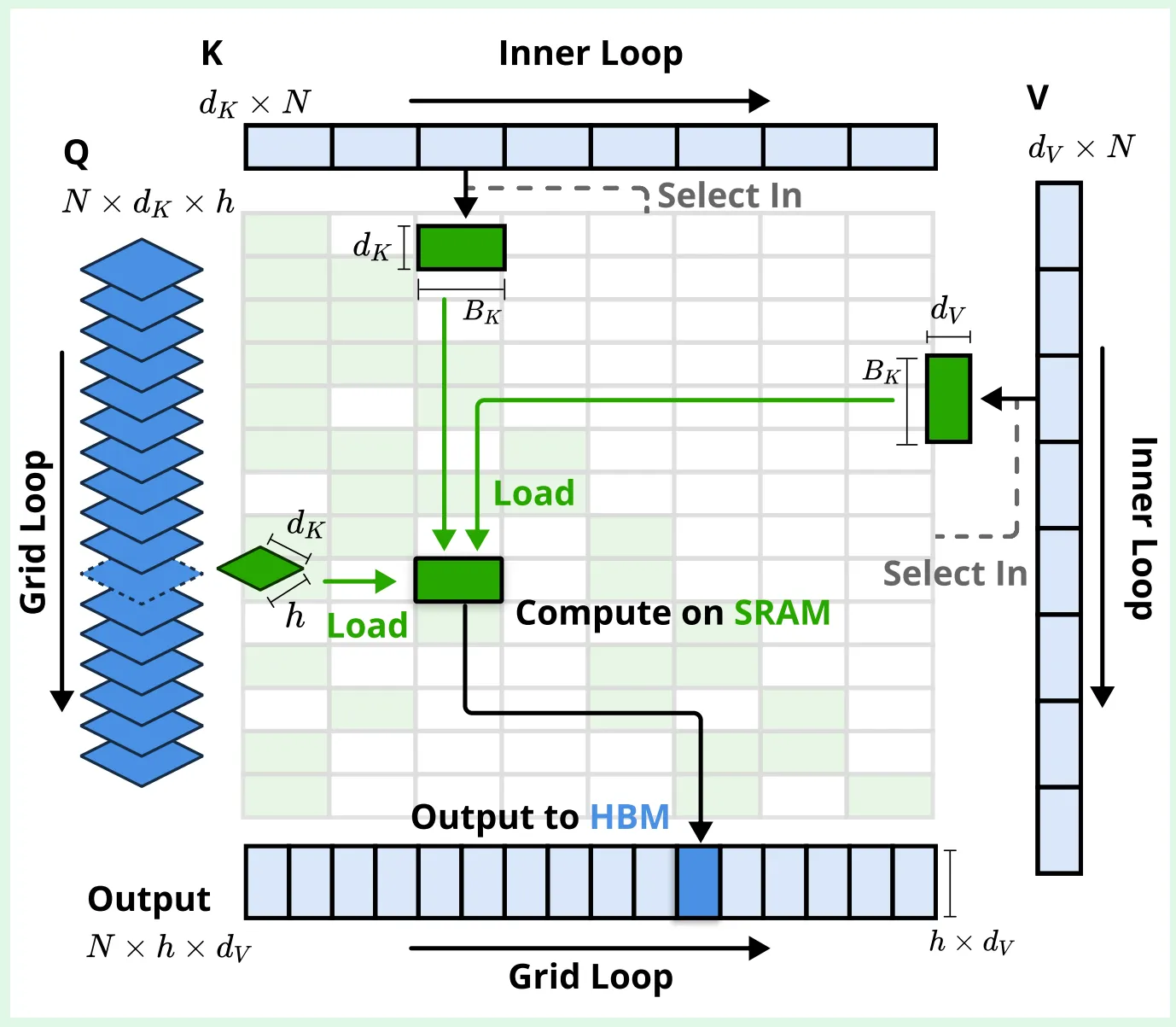

下图是 NSA (native sparse attention) 里设计的算子，下面可能会单独开一个章节去研究一下

目前看着就是在FA的基础上去做一个sparse的ignore？

未完待续

后记

本篇只到算力分析层面，具体 kernel 和其他的分析比如compute bound 和 memory bound 的 trade off单独开一篇SGLang中DSA的实现和相关分析
