GPU-Architecture

GPU 架构

0.引言

GPU (Graphic Processing Unit)，原本作为图像处理的工具，为游戏的渲染服务，在AI时代因为其并行计算性而得到了大量的使用
Nvidia 正是看到了 AI 使用显卡进行训练的商机，搭建 CUDA 平台一飞冲天

最近看到 groq 使用的 LPU 带来的惊人的推理速度，想要了解一下它的架构，但是发现自己连现在的 GPU 架构也不是很了解，所以回炉重造一下

主要从两个方面入手：

• GPU 的硬件架构
• 编程模型
• Memory设计

---

更新于26.5.6

---

1. 硬件架构（Hardware Architecture）

以最流行的 N卡为例，这是这 blackwall 架构的硬件结构。

从大到小，结构是这样的：

GPU -> GPC (Graphics Processing Cluster)
    -> TPU (Texture Processing Cluster)
    -> SM  (Streaming Multiprocessor)

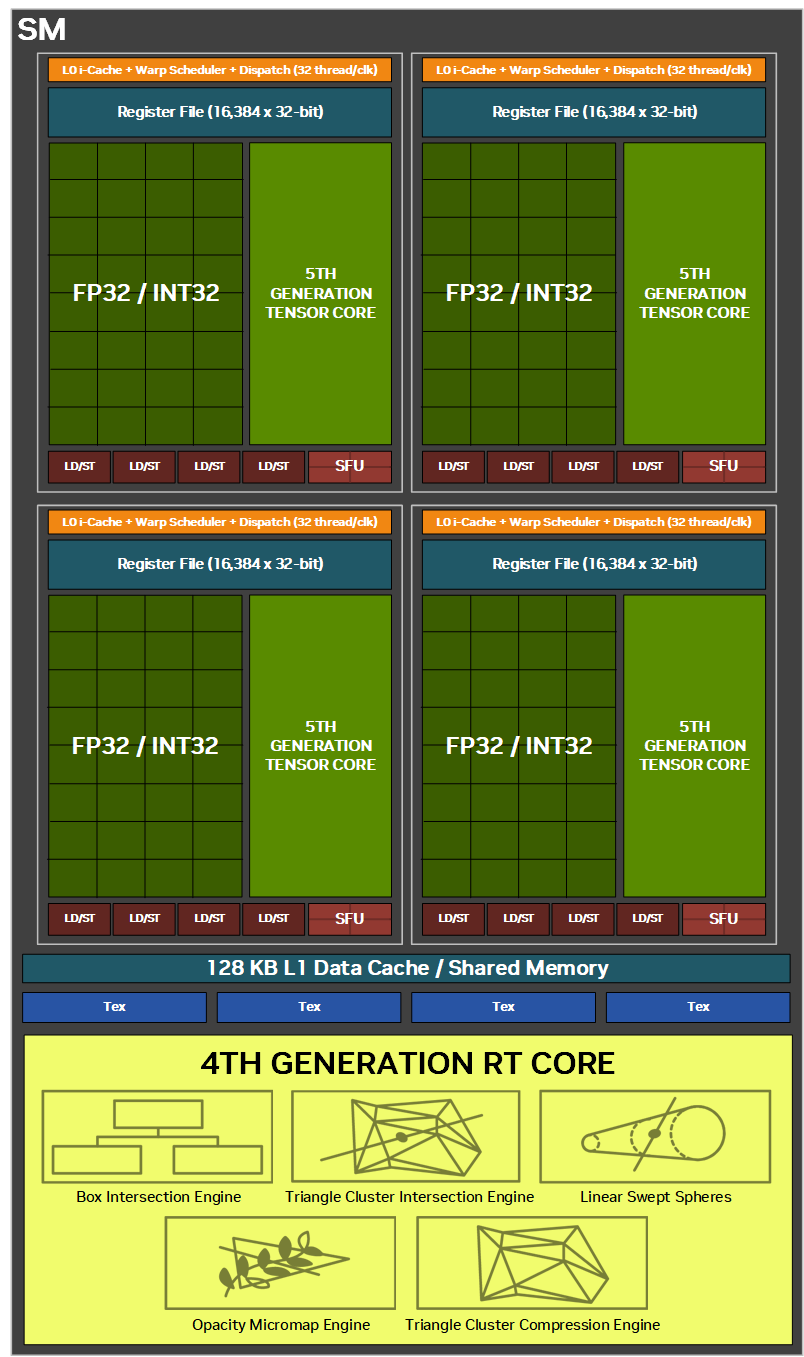

一张 GPU 最核心的单元就是 SM。可以看到下图中，一个 SM 中有 4 个子分区，每一个子分区都包含：

• 控制单元
  • Warp Scheduler：从被分配的 Warp 中根据优先级和数据就绪状态调度 Warp
  • Dispatch Unit：把具体的指令分发给对应的计算单元
• 计算单元
  • CUDA cores：执行最基础的标量运算
  • Tensor core：一个指令直接完成两个小矩阵的乘累加（MMA）
  • SFU (Special Funciton Unit)：处理一些非线性数学函数
  • LD/ST：负责从缓存/存储搬运数据
• 缓存单元
  • L0 Instruction cache
• 存储单元
  • Register

而在整个 SM 中，子单元会共用：

• Share Memory
• L1 cache
• L1 Instruction Cache
• Texture Unit

以上的这些有关 cache 的，在后面写

从硬件架构上，我们称之为SIMT架构，single instruction multiple threads

不难理解，就是一条指令会操纵多个线程，或者多个线程会运行同一条指令

TODO:TMA?

---

2. 编程模型（Programming Model）

CUDA core

在编程模型中，由大到小的层级是

Grid -> Block -> Warp -> Thread

• Thread：GPU最基本执行单元，每个线程执行同一个函数，但处理不同数据
• Warp：
  • 1 Warp = 32 Thread
  • Warp 是调度的最小单位
  • 同一个 Warp 内必须执行相同指令
• Block：
  • 由多个线程组成
  • 可以 1D / 2D / 3D
  • Block 内的线程：
    • 共享 Shared Memory / L1 cache
• Grid：
  • 由多个 Block 组成
  • Grid 之间的不同的 Block:
    • 不能直接同步
    • 不共享 shared memory

硬件架构和编程模型的映射联系如下图

一个 Grid 被扔给 GPU 处理，其中的 Block 被分配到不同的 SM 处理，block 中的 warp 则是被分给 SM 的子单元，最终 Thread 由单个 CUDA core 处理

为了提升吞吐量，同一个SM往往会被分配多个 Block，这些 Block 会被[分配空间](# 3-memory-design)，他们内部的 Warp 都会接受调度并运行

GPU 遵循的是 SIMT（Single Instruction Multiple Threads模型，每个线程都有独立的寄存器，但是每个 Warp 内只执行相同的指令

举一个并行编程的例子：矩阵乘法

$$C = A \times B$$

//CPU 的三层循环
for (int i = 0; i < M; i++)
  for (int j = 0; j < N; j++)
    for (int k = 0; k < K; k++)
      C[i][j] += A[i][k] * B[k][j];

并行粒度设计：

• 一个线程负责计算 C 的一个元素
• 一个 Block 负责计算一个子矩阵（tile）
• 整个 Grid 覆盖整个输出矩阵

假设 Block = 16 * 16 Thread，即一个 Block 分配有 8 个 Warp ，这个 Block 负责了一个 8 * 8的子矩阵（tile）；那么要让输出矩阵被完全覆盖，就需要 ceil(M/8) × ceil(N/8) 个 Grid

对于一个线程的索引，也就是它在矩阵中的真实的坐标，计算的顺序就是找到它在 Grid 里的第几个 Block，在这个 Block 里是第几个 Thread

row = blockIdx.y * blockDim.y + threadIdx.y
col = blockIdx.x * blockDim.x + threadIdx.x

得到索引后，Block 被分配给一个个 SM；每个 warp 执行同样的代码

float sum = 0.0f;

for (int k = 0; k < K; k++) {
    sum += A[row * K + k] * B[k * N + col];
}

C[row * N + col] = sum;

这样的设计称为是SPMD设计，Single-Program-Multi-Data

程序代码只有一个，但是它去操作不同的数据去完成了计算

Tensor Core

---

3. Memory Design

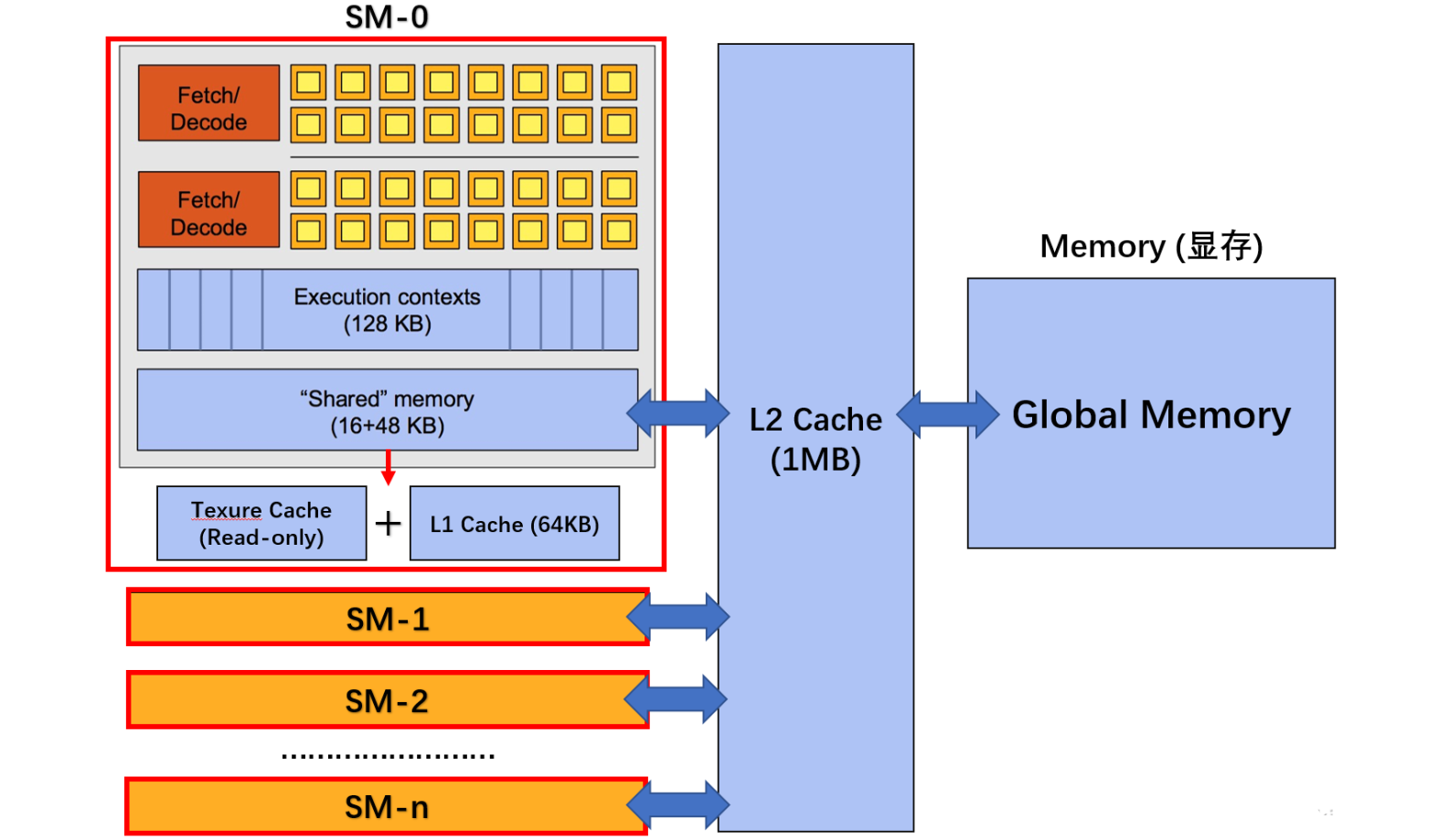

这张图很好的显示了 GPU 的 memory architecture

Host (CPU DRAM)
        ↓ PCIe / NVLink
Global Memory (HBM / GDDR)
        ↓
L2 Cache (Chip-wide)
        ↓
SM 内部：
    ├─ L1 Cache
    ├─ Shared Memory
    ├─ Register File

SM 内部

Register (SRAM)

每个线程私有

当一个block被分派到一个sm执行的时候，根据编译器的规则会进行静态预留，从reg池子里划分出所有线程中专属的reg

之所以需要这么多物理寄存器，首先是因为gpu有海量的线程，根据硬件规则一个sm最多1024个线程，平均下来每个线程分配到16个寄存器；

其次是为了实现0开销切换。gpu不像cpu一样的，他为了最大化吞吐量，通过分配大量寄存器代替进行上下文的保存，从而节省了内存的读取成本。从空间资源上看，一个SM最多在前台同时运行4个warp（以这里只有四个子单元为例），其他没有运行的 warp 分配的reg是闲置的，但是这样允许了无开销的 warp reschedule，在一个warp需要等待上一步数据的时候，切换到可以运行的warp.而由于静态预留，这一步只需要修改指向reg的指针，而不需要重新malloc，从而提高吞吐效率

Shared Memory (SRAM)

• 同一个 block 内所有的 Thread 共享
• 由程序员手动管理
• 可以并发访问

从硬件的角度来看，它的物理空间被等分为 32 个独立的Bank，而每个bank的行大小是4 byte；这块sRAM能容纳的行的大小就是 mem_size / 4 *32

shared memory 因为是手动分配的，可以理解为就是一个数组

L1 Cache (SRAM)

SM 内私有，自动缓存 global memory

与 shared memory 共享物理 SRAM

这玩意就和 CPU 上的缓存一样，是行缓存，一行的大小是128 byte；缓存的架构以及LRU的规则这里就不赘述了

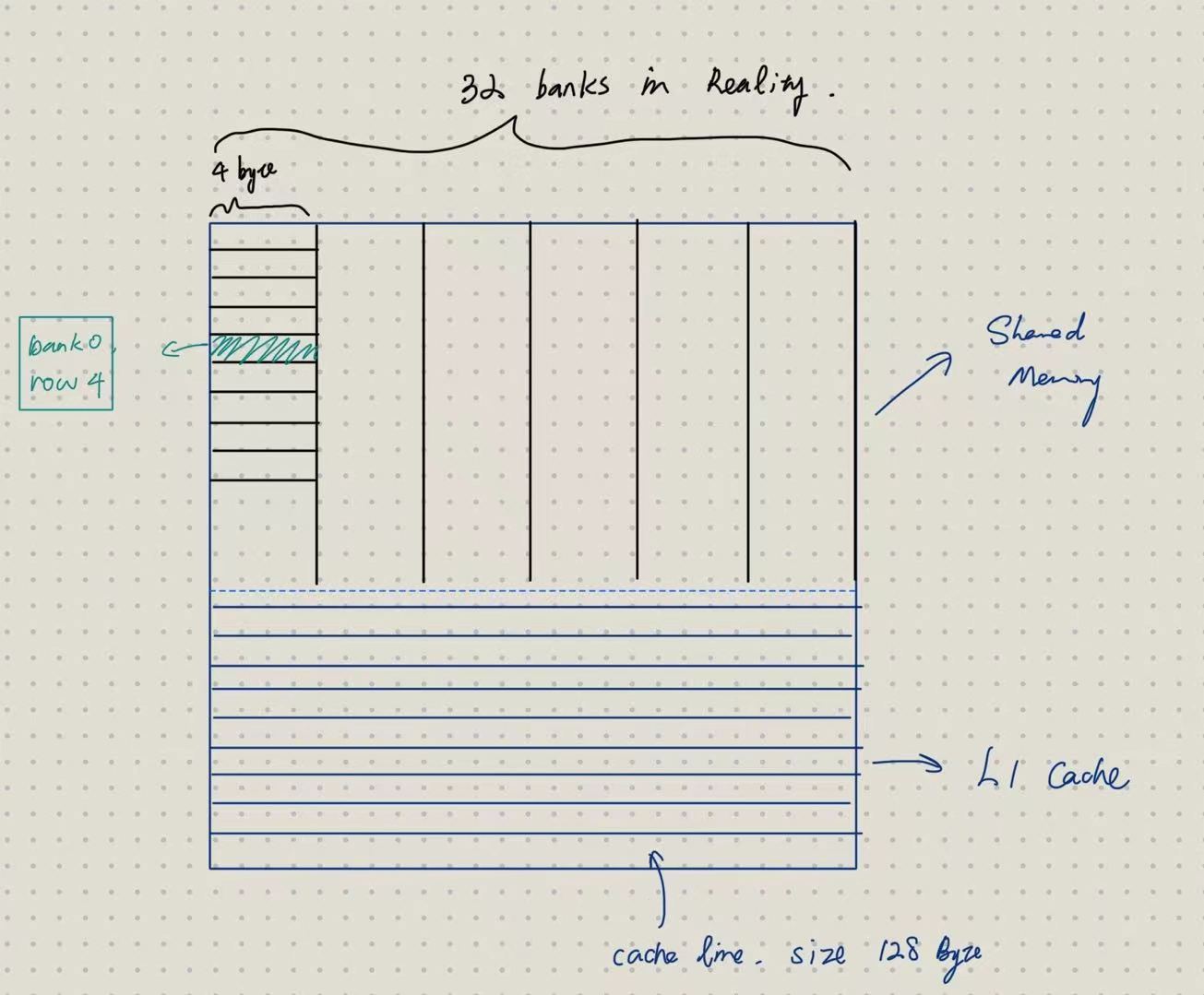

总的下来这两个大概就是这样一种分配方式，中间的分割线就是硬件的一个截断位

L2 Cache (SRAM)

全芯片共享，减少显存的访问压力

Global Memory

芯片外的 HBM / GDDR ，延迟相对来说高

---

Reference

• nvidia-blackwell

• 部分图片来自博客
